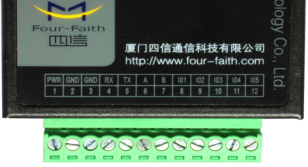

| 接口編號 | 接口名稱 | 默認功能 | 擴展功能 |
| 1 | PWR | 電源輸入正極 | 無 |
| 2 | GND | 系統地 | 無 |
| 3 | GND | 系統地 | 無 |
| 4 | RX | RS232 數據接收 | 無 |
| 5 | TX | RS232 數據發送 | 無 |
| 6 | A | RS485 通訊接口正極 | 無 |
| 7 | B | RS485 通訊接口負極 | 無 |
| 8 | IO1 | GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 | 休眠控制 |
| 9 | IO2 | GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 | 無 |
| 10 | IO3 | ADC，模擬量輸入功能（電壓采集0～5V） | GPIO |
| 11 | IO4 | ADC，模擬量輸入功能（電流采集0～20mA） | GPIO |
| 12 | IO5 | ADC，模擬量輸入功能（電流采集0～20mA） | GPIO |
