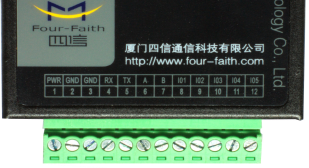

| 接口編號 | 接口名稱 | 默認功能 | 擴展功能 |
| 1 | PWR | 電源輸入正極 | 無 |
| 2 | GND | 系統地 | 無 |
| 3 | GND | 系統地 | 無 |
| 4 | RX | RS232 數據接收 | 無 |
| 5 | TX | RS232 數據發送 | 無 |
| 6 | A | RS485 通訊接口正極 | 預留兼容RS232 DTR |
| 7 | B | RS485 通訊接口負極 | 預留兼容RS232 DSR |
| 8 | IO1 | GPIO，可檢測干節點信號和3.3V開關量信號。可輸出3.3V開關量信號 | 預留兼容RS232 RTS和串口TTL電平RX |
| 9 | IO2 | GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 | 預留兼容RS232 CTS和串口TTL電平TX |
| 10 | IO3 | GPIO，可檢測干節點信號和3.3V開關量信號?？奢敵?.3V開關量信號 | 預留兼容RS232 DCD |
| 11 | IO4 | GPIO，可檢測干節點信號和3.3V開關量信號。可輸出3.3V開關量信號 | 可定制脈沖輸出、脈沖計數和模擬量輸入功能。預留兼容RS232 RI |
| 12 | IO5 | GPIO，可檢測干節點信號和3.3V開關量信號。可輸出3.3V開關量信號 | 可定制脈沖輸出、脈沖計數和模擬量輸入功能 |
 |
|||
