隨著入冬以來第一場大雪的降臨,我國東北地區的氣溫驟然走低,各大供暖企業都在忙著采取措施予以應對。如果采用集中采暖的傳統方式運行,往往使采暖用戶感 到室內溫度不穩,難以控制,達不到理想需求。并且,這種采暖模式能耗較大,計量系統架設也較困難。如何對東北供暖管網進行更加精準,運用技術手段把現有熱 源利用率提高到最大化,為實現國家重點研究節能降耗的舉措,四信提出的基于ZigBee技術的住宅供暖無線監控分戶計量系統,助東北地區的供暖系統更加智 能、更加節能。
方案概述:住宅供暖無線監控分戶計量系統的實現包括3個層面,分別是節點層、網絡層和應用層。
一、節點層是用于檢測和控制的執行單元,涵蓋所有的無線傳感器節點;
二、網絡層是通信和傳輸部分,包括基于ZigBee技術的內網通信部分、基于GPRS技術 的外網通信部分以及內外網協議轉換單元(網關),網絡層完成組網功能,建立內外網 的通信機制,成為上層應用和底層設備的交互介質。
三、應用層包括數據庫和遠程管理組件,是對數據的匯聚、分析,實現人機交互。
采用此系統聯網后可根據每個換熱站服務用戶的多少,準確分配流量,避免因流量不足暖氣不熱或者流量過大浪費的現象,有效提高熱源利用率。

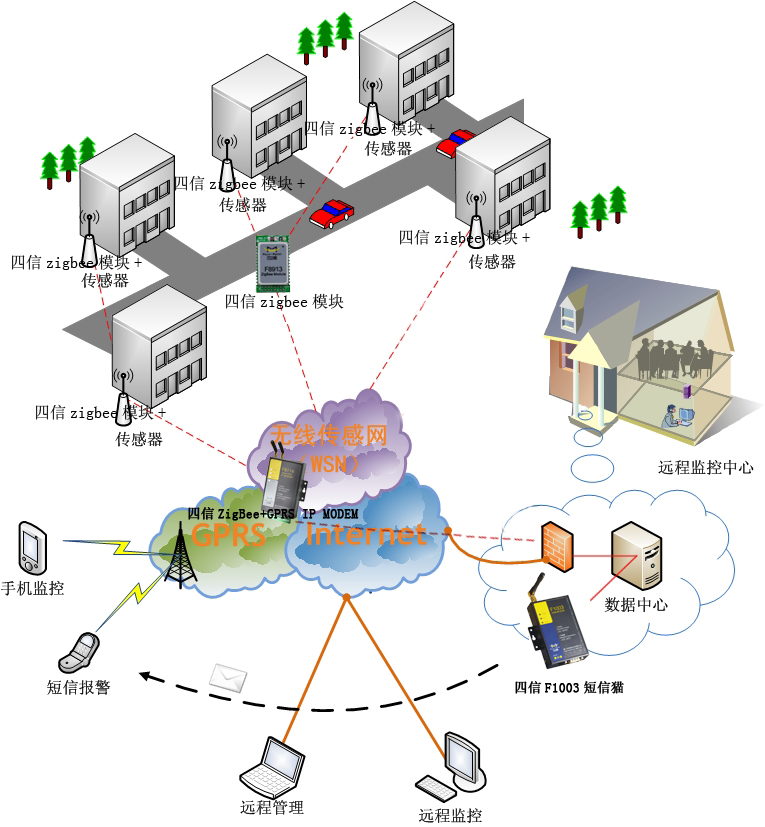

四信通信為東北供暖多個改造工程提供的ZigBee終端與ZigBee+IP MODEM設備,可以通過在供熱監控中心和分散在城市各個角落的供暖站點之間建立穩定透明的無線傳輸網絡, 由ZigBee終端設備自由靈活組網,自動中繼跳躍,通過近距離組成的WSN網絡后,最終利用F8114 ZigBee+IP MODEM終端實現外網轉換,把供熱信息統一發送到遠端服務器,實現對全部站點的供熱數據包括流量、溫度、壓力等數據進行遠程監控,避免了傳統網絡綜合布 線的缺點,大大節省了系統部署成本,并提供了相關遠程管理、監控軟件,在系統運行異常時,通過短信第一時間通知管理者,提高了工作效率。
