解決方案solution

基于物聯網無線通信的輸電線路在線監測(微氣象)數據傳輸
       隨著電力電網建設的逐漸發達,國家供電部門對電力安全問題也越來越重視,國家對電力設施的管理主要采用遠程無線監測方式,輸電線路狀態在線監測系統就是其中之一。


  輸電線路狀態在線監測系統包含多個子系統,其中有輸電線路覆冰監測系統、輸電線路微氣象監測系統、桿塔傾斜在線監測系統、輸電線路導線溫度監測系統、輸電線路防外力破壞監測系統、導線風偏監測系統等,它們被用于監測輸電線路的各個不同方面,但最終的目的都是為了保障電力電網的安全。

       輸電線路微氣象在線監測系統是西安電氣有限公司的新產品,系統集成了各種氣象條件參數監測功能,包括溫度、濕度、風速、風向、雨量和大氣壓強,將這些參數實時采集后通過廈門四信通信數據傳輸設備F2414,借助現有移動或聯通的通信網絡把采集后的數據包封裝成TCP/IP數據進行數據傳輸,讓相關部門及時準確的了解氣象預報盲區或局部地區的氣象狀況,當出現異常情況時,采用聲、光報警,同時將報警信息以短信方式發往有關人員的手機上,對生產工作提供參考。



          \

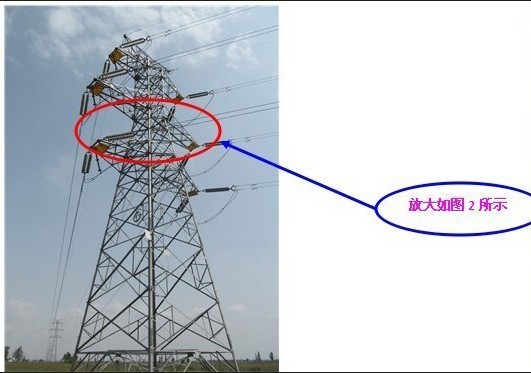

圖1



一. 系統的組成


       本系統主要由供電系統、傳感器系統、數據傳輸系統、上位機軟件分析系統組成,對于前三個系統都是安裝在鐵塔上,因此稱其為前端系統;下面是對四個系統具體介紹:


1.供電系統


        由于無線測終端置于鐵塔上,即戶外,必須采用電池供電的方式;又由于無線檢測終端內包括無線傳輸模塊和傳感器模塊。所以,系統供電電源采用太陽能電池,提供12V 電壓、30Ah 的電流,并配置太陽能電池專用蓄電池,以便在陰雨天氣為系統提供足夠的電能,在天氣較好的時候又能夠儲存電量.


2.傳感器系統


       對于氣象變化采集傳感器,比如溫度、濕度、風速、風向、雨量和大氣壓強;傳感器采集到的氣象數據會通過下位機軟件具體分析、處理、封裝電力規約等


3.數據傳輸系


       對于下位機軟件封裝電力規約的數據,需要通過廈門四信數據傳輸終端,通過運營商網絡把氣象信息發送回上位機軟件,工作人員在監控中心能夠?qū)崟r(shí)了解現場鐵塔周邊氣象情況;


4.上位機軟件分析系統

       無線數據傳輸終端通過運營商網絡與電力系統數據中心建立網絡連接,在中控室內可以查看到現場鐵塔周邊氣象參數,做到遠距離無線數據通信;當被監測點出現異常情況,上位機軟件會發出報警信號及其提供相關人員做好防護措施,確保輸電線路的安全;



二. 系統的組網框圖



3.1、原理框圖:

\



   說明:

1.供電電源系統為前端設備提供工作電壓;

2.傳感器系統通過RS232或RS485與數據采集系統交換數據;

3.數據采集系統通過RS232或者RS485把需要上報的數據發給數據傳輸系統;

4.數據傳輸系統通過運營商網絡(移動、聯通、電信)把數據封裝成TCP/IP數據上發到數據中心;

5.數據中心處理與分析現場發回來的數據,做出相應狀態的判斷;

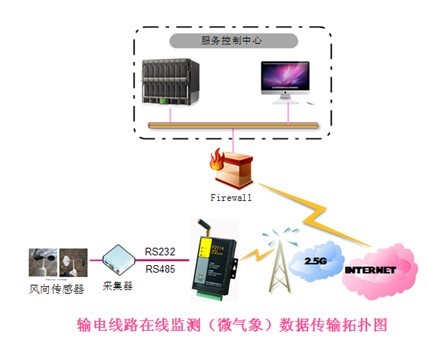

3.2、拓?fù)淇驁D:



    \

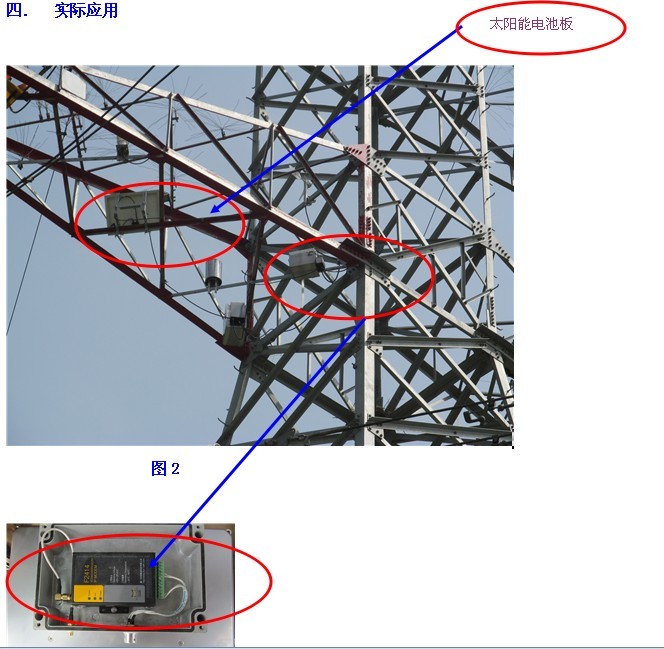

三. 實際應用

                  \





    說明:溫度、濕度、風速、風向、雨量和大氣壓強傳感器采集到數據后,通過客戶的主板封裝協議后,在經廈門四信F2414(WCDMA IP MODEM)把現場采集的數據傳輸?shù)矫總€(gè)電力局的管理平臺。

關鍵字: 輸電線路在線監測 輸電線路監測 輸電線應用
