GRE概念

　　GRE(Generic Routing Encapsulation，通用路由封裝)協議屬于一種輕量級隧道協議，它能夠將各種網絡協議(IP協議IPSec, DVMRP, etc等協議)封裝到IP隧道內，并通過IP連接到對端的路由器間創建一個虛擬的點對點隧道鏈接。使這些被封裝的數據報文能夠在另一個網絡層協議(如IP)中傳輸。將不同局域網內的設備實現了IP互通。簡而言之，它是一種 IP-over-IP 的隧道技術。

　　而內層IP包里封裝和傳輸的數據報文就是凈荷數據(Payload packet)，外層IP頭承載協議一般支持IPv4和IPv6兩種傳輸協議：當傳輸協議為IPv4時，GRE隧道稱為GRE over IPv4隧道;當傳輸協議為IPv6時，GRE隧道稱為GRE over IPv6隧道。

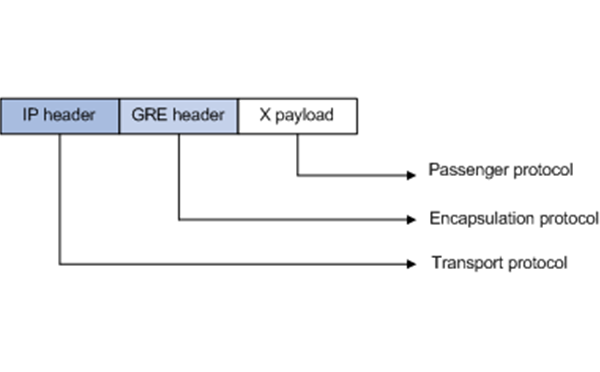

　　Tunnel中傳輸報文的格式

　　GRETAP特性價值

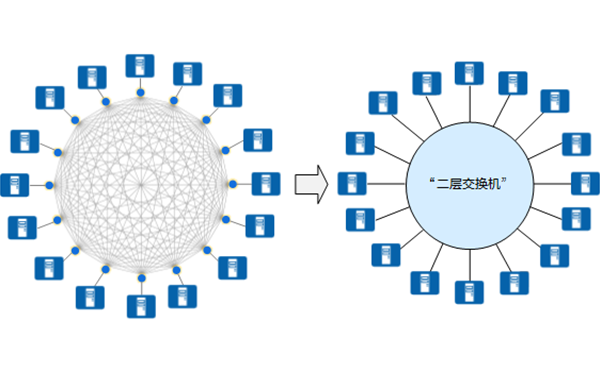

　　基于GRE的技術原理和下圖中TAP的技術優勢，通過特殊的數據包封裝技術以TAP的方式進行數據通信的GRETAP，可以實現對鏈路層數據包，如PPP/ARP/MTU/CSLIP等的讀寫，從而可以實現二層網絡的數據傳輸。使設備徹底擺脫二、三層網絡的結構限制，為分散的網絡設備提供二層互聯的技術條件。

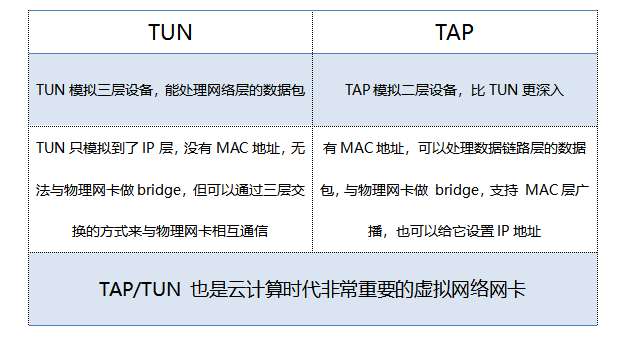

　　TUN/TAP技術對比

　　GRE典型組網

　　GRETAP功能如何與5G工業物聯網相結合

　　GRETAP的功能可以實現把網內所有設備組成二層網絡。解決了設備遷移和新增帶來的困擾。而工業物聯網的目的是將具有感知、監控能力的各類采集、PLC、觸摸屏、控制傳感器或控制器，以及移動通信、智能分析等技術不斷融入到工業生產過程各個環節，最終實現將傳統工業提升到智能化的新階段。從應用上看，工業物聯網的應用中因為新增了較多的設備，往往需要加入新的組網形式，例如把有些改成4G/5G的通信方式，通信方式的改變這就意味著可能會改變原有的拓撲結構。由于原有的組網結構一旦發生改變，主站和從站就會失去連接，在這里GRETAP的技術就發揮了作用。

　　● 可使拓撲結構不變，降低改造成本

　　在工業物聯網改造中，如數控機床行業，原來機床一般采用廠區內局域網二層功能進行通信，勢必會破壞原來的網絡環境，隨著加入帶邊緣算法技術的智能網關設備，這就導致中心服務器必須修改原來的通信方式，增加了改造困難。GRETAP因為獨特的二層技術，可以使這些設備在改造過程中還是以原來的方式來通信。改造過程變得簡單，易部署。降低網絡改造構建成本。

　　● 擴大網絡的工作范圍

　　GRE隧道擴展了跳數受限網絡協議的工作范圍，支持企業靈活設計網絡拓撲，企業分支和總部之間在5G鏈路上構建GRE隧道，轉發它們之間的三層流量。結合MEC邊緣計算技術，滿足高清視頻、VR/AR、工業互聯網、車聯網等業務發展需求，實現更多設備互聯。

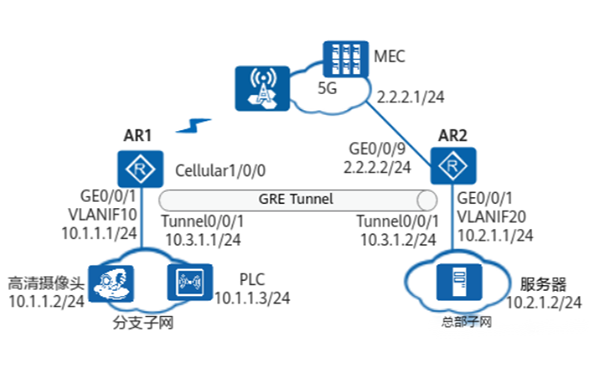

　　GRE擴大網絡工作范圍

　　GRETAP通道加上5G鏈路的大帶寬、低時延、易部署等優點，更能滿足遠程用戶、企業分支和企業總部之間快速、安全、高效的互聯需求。四信5G系列工業路由器均支持EOIP、橋模式、VXLAN、5G LAN、虛擬IP、GRETAP等功能，為二層網絡的虛擬機插上了路由的翅膀，使虛擬機徹底擺脫了
二、三層網絡的結構限制。相信隨著數據中心在企業運營中地位的逐漸提高和Overlay 網絡的迅速成熟，配置要求更低、適應性更強、有著更快網絡路徑的GRETAP將被更多應用于企業網絡改造、智能化數字改造中，助推企業實現數字化轉型、5G網絡廣泛應用和數據的高效互通。

　　四信GRE相關案例應用——5G+智慧港口

　　● 場景介紹

　　近年來自動化碼頭越來越興起,集裝箱碼頭堆場軌道吊的作業效率是衡量一個自動化碼頭的一個重要環節，一般軌道吊的通信調度方式主要是通過光纖轉有線方式進行和調度系統的連接。這個方式，大大限制了設備調度，遷移，固定軌道吊的安全距離等問題。為了解決這一問題，通過四信5G工業網
關實現軌道吊前端數據和中控室數據打通實現全自動數據監控及軌道吊生產運行控制，保證前端軌道吊設備的安全生產，提高軌道吊運行的效率。

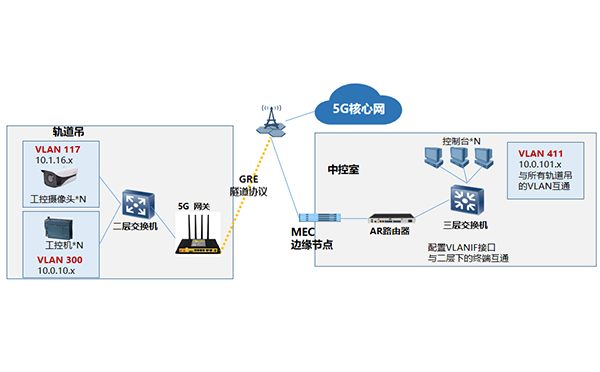

　　● 組網方案

　　如圖所示，5G網關注冊到5G SA網絡，并且確保已經在基站碼頭的MEC上完成會話建立。中控室AR路由器連接MEC的后端交換機/防火墻，打通5G網關和中控室AR路由器之間的路由;5G網關與中控室AR路由建立GRETAP隧道，打通5G網關和中控室AR路由器之間的二層網絡。5G網關和軌道吊側的
二層交換機通過網線互聯，實現中控室直接可以通過原有的網絡控制現場的軌道吊進行通信。實現現場設備的控制和監控。

　　GRETAP通道加上5G鏈路的大帶寬、低時延、易部署等優點，更能滿足遠程用戶、企業分支和企業總部之間快速、安全、高效的互聯需求。四信5G系列工業路由器均支持EOIP、橋模式、VXLAN、5G LAN、虛擬IP、GRETAP等功能，為二層網絡的虛擬機插上了路由的翅膀，使虛擬機徹底擺脫了
二、三層網絡的結構限制。相信隨著數據中心和Overlay 網絡的迅速發展成熟，配置要求更低、適應性更強、有著更快網絡路徑的GRETAP將被更多應用于企業網絡改造、智能化數字改造中，助推企業實現數字化轉型、5G網絡廣泛應用和數據的高效互通。
