四信云通道

1、功能介紹

四信云平臺是?款集成四信產品運維、管理、數據開放、?態連接的物聯?設備管理平臺，提供端云融合的?體化解決?案。平臺?持四信DTU、路由器、智能?關等多款設備接入平臺，可實現實時查看設備狀態、遠程管理設備、配置參數、遠程升級、智能診斷等功能，其中四信云客戶端的云通道功能，極大方便用戶在任何時間、任何地點遠程訪問現場四信設備及所接的物聯網終端，打通了不同局域網網絡不互通的壁壘。

2、應用場景

用戶在服務器電腦運行四信云客戶端軟件開啟云通道功能，具體操作參見：

http://www.xy54321.com/support/yuntongdao/1571.html

四信云通道功能主要使用場景如下：

①現場設備遠程維護：通過四信云通道功能實現遠程對現場的四信路由器、網關設備進行遠程訪問及設備管理；同時支持訪問網關下接以太網的終端設備，對終端設備進行故障排查、設備維護、程序變更升級等；

應用場景包括：制造機械的遠程檢修運維；工控PLC等設備的遠程故障排查及運維；監控及終端的遠程運維等；遠程PLC程序修改及上下載；

②遠程設備訪問及組網：通過四信云通道除了服務器遠程訪問現場設備以外，還實現不同區域設備與設備之間直接的組網通信；

應用場景：智慧水庫智能聯動控制；水務/水利終端點對點通訊；工控PLC聯動控制類項目；智能制造PLC遠程采集管理類項目；智慧工地?cái)z像網絡組網監控等。

③云通道組網數據采集：通過四信云通道功能實現服務器連接網關，對設備的數據透?jìng)?采集及設備指令配置。

應用場景：機房數據采集檢測項目；工廠數據采集類項目；工控組態數據采集類項目等。

組網方案

方案一、基于四信云通道實現現場設備遠程維護方案

1、應用場景

基于客戶現場需要遠程維護訪問現場的終端設備，且客戶服務器沒有專網或者公網IP地址無法搭建VPN組網，可使用四信云通道功能來實現。適用場景包括制造機械的遠程檢修運維；工控PLC等設備的遠程故障排查及運維；監控及終端的遠程運維等。

2、組網拓?fù)?/span>

3、方案介紹

四信網關網絡撥號成功后連接四信云平臺，工控終端、機床、攝像頭等設備通過以太網接口接路由網關的LAN接口，遠端的服務器安裝四信云客戶端軟件，在四信云客戶端軟件上開啟通道功能，通過客戶端軟件上顯示的網關接工控終端、機床設備等的虛擬IP地址就可以直接訪問這些設備，實現遠程對工控PLC數據監控、程序上下載等，監控機床設備的狀態及遠程維護，查看攝像頭畫面。

4、方案優勢

1）通過四信云通道功能有效的實現了遠程維護及運維，不需要去現場，可通過四信云通道直接訪問連接路由網關下接的終端，進行設備維護及運維監控

2）有效節省了現場設備的運維和維護成本

3）可方便進行集中管理、遠程配置、升級，提高了運維的效率。

方案二、基于四信云通道實現遠程設備訪問及網絡組網方案

1、應用場景

基于現場數據終端和主控終端在不同的兩個地方或者距離較遠的的情況下，需要實現在主控終端控制現場的數據終端執行聯動控制的應用的情況下，可使用四信云通道功能，將兩個5G網關的網絡進行組網實現兩端5G網關下設備IP地址的互通實現，適用場景包括智慧水庫智能聯動控制；水務/水利終端點對點通訊；工控PLC聯動控制類項目、智能制造PLC遠程采集管理類項目，智慧工地?cái)z像網絡組網監控等。

2、組網拓?fù)?/span>

3、方案介紹

路由網關網絡撥入后，路由網關設備接入四信云，通過四信云平臺的客戶端軟件將兩個網關的云通道功能打開后，路由網關下接的網口終端會生成一個云通道的虛擬IP地址，兩個網關之間通過云平臺加靜態路由表后，兩個網關間的虛擬IP地址就可以正?；ネǎ骺豍LC程序中填寫遠端主站PLC對應的虛擬IP就可以實現兩個網關下的主控PLC和主站PLC進行網絡通信。同時網絡硬盤錄像機可通過云通道虛擬IP地址訪問攝像頭看遠端攝像頭實時畫面及視頻存儲。PLC設備接口為串口時，可將網關串口應用開啟，一個網關做為TCPserver，一個網關做為TCP client 通過云通道虛擬IP地址實現網關網關下主控PLC和主站PLC的數據通信。

4、方案優勢

1）此方案通過四信云通道功能實現了兩個不同區域的設備直接互聯通信，客戶不需要再搭建VPN或者使用固定IP專網，就可以實現兩端設備的互聯互通

2）此方案在現場環境比較復雜且設備終端間無法拉有線組網，使用四信云通道功能直接實現兩端設備之間組網互通。

3）減低了現場的設備安裝調試的難度，簡單便利的實現了設備的組網功能

方案三、基于四信云通道+智能網關數據采集方案

1、應用場景

基于數采服務器使用組態軟件或者別的工控類采集軟件，且沒有專網/公網固定IP地址，需要四信智能網關將下端不同類型協議的設備南向數據采集后進行北向協議轉換來適配平臺軟件。四信云通道功能啟用后，通過網關采集下接終端數據后轉換協議通過四信云通道功能和數采服務通信，數采服務器即可采集網關對下采集的數據。適用場景包括機房數據采集檢測項目、工廠數據采集類項目、工控組態數據采集類項目等。

2、組網拓?fù)?/span>

3、方案介紹

在數采服務器上安裝四信云客戶端軟件，開啟設備云通道功能，數采服務器就可以和5G網關通過云通道打通網絡連接，5G網關可支持各種PLC協議及各種電網協議等，5G網關下接PLC等設備終端采集下端PLC等設備數據，轉換采集后的數據協議，中控室的數據采集服務器通過組態軟件或者數據采集軟件可直接連接5G網關通過modbus、opcUA等協議采集網關中采集到的下端PLC等設備的數據，在組態或者采集軟件上顯示現場設備的的數據，同時中控室的視頻監控軟件還可以通過云通道調用現場5G網關下攝像頭的視頻實時看現場的視頻畫面。

4、方案優勢

1）通過四信云通道功能可直接打通5G網關和數據采集服務器之間的網絡，客戶采集服務器只需要能上網，不需要有公網IP地址，就可以實現數據采集

2）5G智能網關本身支持多種PLC的采集協議及標準的一些工業協議、電力協議、如modbus 、opc ua、DL645的等，可將多種對下采集協議的數據，對上轉換為一種協議，如modbus TCP等，采集服務器可通過modbus 協議采集到對下設備的所有數據。

3）使用四信云通道功能可方便快捷的通過云通道虛擬IP地址采集網關上的數據，安全穩定，不需要再重新部署網絡。

方案一云通道作為遠程運維，用戶只有需要運維作業時才用打開云通道功能，四信云免費提供2個通道可長期使用。

方案二、三由于用于不同區域設備組網及數據采集，需要云通道功能保持長期開啟運行，并隨著組網設備點位的增加需要啟用更多的云通道數量來滿足應用，四信云可提供云通道擴展數量的增值服務。

產品選型

應用案例

蘇州某公司供水項目

四信網關采集下端PLC等終端數據，組態平臺通過云通道采集網關的數據。

浙江金華某智慧工廠數控機床監測項目

通過5G路由器+四信云通道功能組網，工廠數采軟件獲取機床設備的運行狀態數據。

湖南某水廠加壓泵站遠程監控項目

運用四信云通道組網服務器軟件采集網關下接PLC等終端設備的數據，實現對不同終端設備的數據采集及運行狀態的監控。

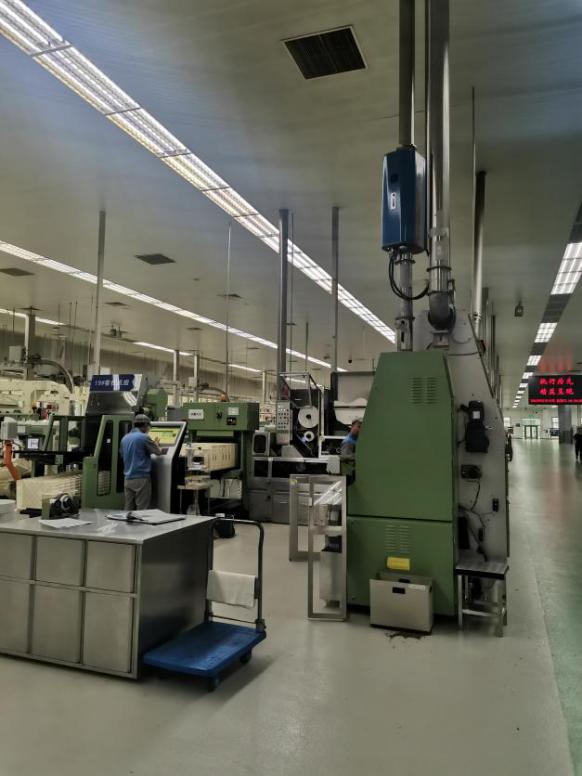

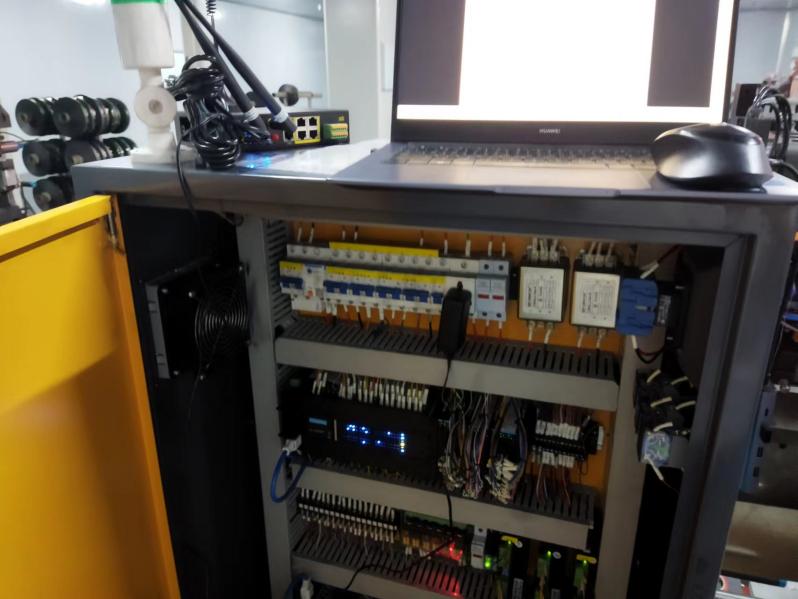

案例四；四川某卷煙廠項目

運用四信云通道組網訪問不同區域的終端設備，實現對不同區域終端設備的數據互通及設備運行狀態的監控。

了解更多詳情，請查詢廈門四信官網或聯系四信工程師
