modbus網關是工業自動化系統的一個網絡集線器通信協議轉換設備，下與智能儀表連接，將下位儀表的數據采集到modbus網關，上與計算機網絡連接，按Modbus Tcp協議規約與網絡計算機通信。


　　關于modbus協議, modbus網關串口服務器支持多達8種工作方式：


　　1：TCP客戶端


　　2：TCP服務器


　　3：UDP客戶端


　　4：UDP服務器


　　5：RTU_Master--TCP_Slaver


　　6：TCP_Master--RTU_Slaver


　　7：ASCII_Master--TCP_Slaver


　　8：TCP_Master--ASCII_Slaver


　　集modbus網關和串口服務器功能于一體,功能非常強大。


　　可以適合各種組態軟件,無需使用虛擬串口,就可以直接TCP/IP方式通信。

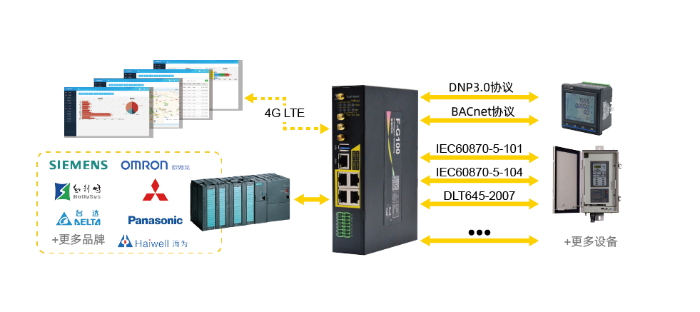

　　典型應用場景


　　modbus網關應用范圍廣，無需布線，減少運維成本，安裝便捷，即插即用，適用于機房、機站動力、環境監控系統，低壓配電監控系統，電能數據監控系統，工廠機器設備、生產線運行狀態監控系統，生產信息采集系統等無線監測與預警。


　　智能網關適用于水、氣、汽管網監測;EMS(能源管理系統)信號采集、傳輸;市政供、排水管網、管溝監測;地下管廊環境監測。生產制造、加工企業生產過程信號采集、數據傳輸; MES(制造執行系統)信號采集、數據傳輸;?；瘓?chǎng)所環境監測。大氣環境監測信號采集、數據傳輸;農業大棚環境監測信號采集、數據傳輸;養殖環境監測信號采集、數據傳輸;醫藥、食品倉儲環境監測信號采集、數據傳輸。


　　Modbus TCP與Modbus RTU


　　Modbus是工業設備之間通信的標準協議。在儀器、儀表上用得更為普遍。不同的設備在遵守Modbus標準之后可以互相通信的目的。Modbus最初是使用串行鏈路的，例如RS232、RS485/422，隨著網絡的發展，后來又推出了Modbus TCP標準。串行鏈路的Modbus分為ASCII和RTU，其中RTU的傳輸效率高，用得比較多。2.Modbus TCP轉Modbus RTU。


　　隨著Modbus TCP和Mobus RTU兩協議的普及，設備越來越多，要實現Modbus TCP訪問Modbus RTU設備的需求日益增加。Modbus TCP具有自身的優勢，因?yàn)槠淇梢岳矛F(xiàn)有的網絡、internet等設施，而大批量的Modbus RTU設備已經存在。用一個統一的Modbus TCP客戶端軟件去訪問所有的Modbus設備，統一、集中式管理將大大提高系統的集成度。


　　Modbus RTU的幀中包含有：地址幀、功能碼、數據、CRC校驗。而Modbus TCP數據包包含有：MBAP報文頭、功能碼、數據。必須實現這兩種格式的轉化。
